L'installation d'un nouveau luminaire apporte une touche finale à la décoration d'une pièce. Dans les constructions récentes, le boîtier DCL (Dispositif de Connexion de Luminaire) est devenu la norme. Si son crochet intégré convient aux ampoules nues ou aux suspensions légères, il montre ses limites face à un lustre imposant, un ventilateur de plafond ou une création artisanale en métal. Remplacer un crochet DCL par une vis est alors nécessaire pour garantir la pérennité de l'installation et la sécurité des occupants.
Pourquoi le crochet d'origine ne suffit-il pas toujours ?
Le boîtier DCL simplifie le raccordement électrique dans les logements neufs. Il se compose d'une boîte d'encastrement, d'une prise spécifique et d'un crochet. Ce dispositif impose des restrictions de charge qu'il est nécessaire de connaître.
La limite de charge du plastique
La plupart des crochets DCL sont en plastique ou fixés sur une base plastique. La norme NF C 15-100 précise que ces dispositifs supportent jusqu'à 25 kg, mais la déformation du plastique survient souvent bien avant, particulièrement en cas de vibrations. Pour toute suspension dépassant 5 à 10 kg, la prudence impose de passer à une fixation mécanique directe en remplaçant le crochet par une vis à métaux.
L'instabilité des luminaires volumineux
Un lustre de grand diamètre oscille au moindre courant d'air. Le crochet DCL, par sa forme ouverte, n'offre pas une stabilité latérale optimale. En remplaçant cet élément par une vis, souvent de type M6, vous créez un point d'ancrage fixe qui solidarise le luminaire avec la structure du plafond, évitant ainsi les mouvements parasites qui pourraient endommager les fils électriques ou élargir le trou du boîtier.

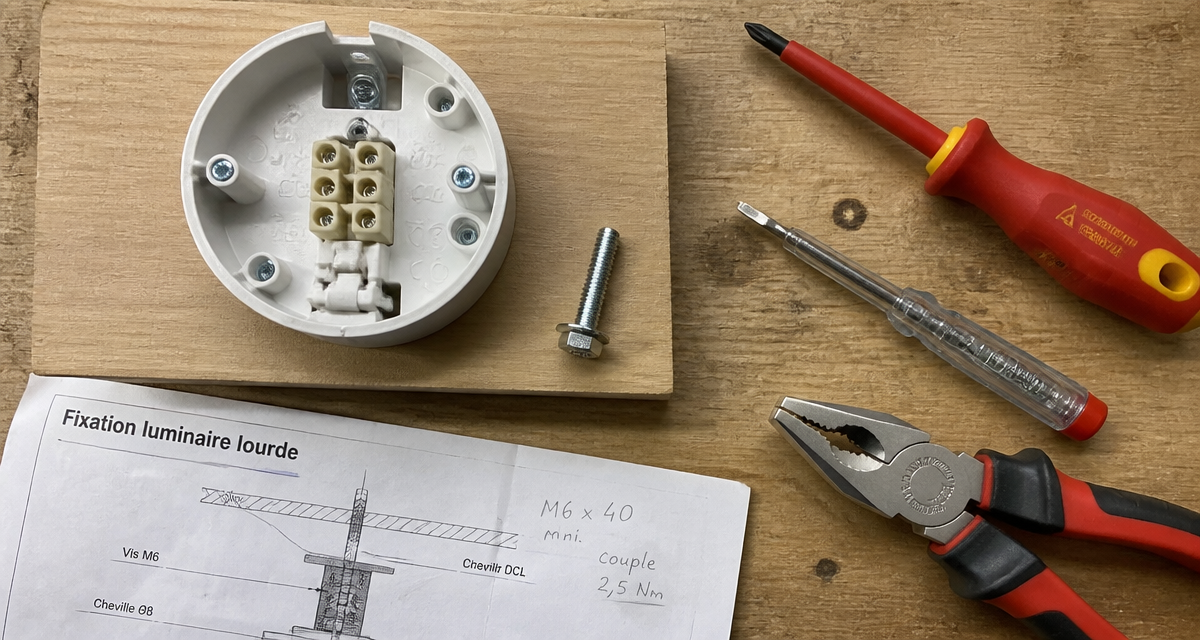

Le matériel indispensable pour une modification sécurisée
Avant de monter sur votre escabeau, préparez les outils adaptés. Le remplacement du crochet demande de la précision sur le filetage pour ne pas détériorer l'insert métallique situé au fond de la boîte DCL.
Munissez-vous d'un tournevis isolé pour manipuler les éléments électriques, d'une vis à métaux M6, d'un testeur de tension ou d'un VAT pour vérifier la coupure du courant, et d'une pince universelle pour retirer le crochet d'origine si nécessaire.
La solidité de votre installation repose sur la structure du bâtiment. Dans un boîtier DCL bien posé, l'insert fileté est relié à une tige métallique qui traverse le fond de la boîte pour s'ancrer dans le béton ou être maintenue par une patte de fixation sur les rails du faux-plafond. En vissant directement dans cet insert, vous ne sollicitez plus le plastique de la boîte, mais vous vous arrimez à l'ossature. C'est cette liaison structurelle qui permet de supporter des charges bien plus lourdes que le simple clipsage d'un accessoire de finition.
Guide pas à pas : remplacer le crochet par une fixation vissée
Cette opération est accessible à tout bricoleur, à condition de respecter les règles de sécurité électrique. Voici comment transformer votre point lumineux.
Étape 1 : Préparation et mise en sécurité
Coupez impérativement l'alimentation électrique générale ou le circuit concerné via le tableau électrique. Vérifiez l'absence de tension à l'aide de votre testeur. Retirez ensuite l'ampoule et la douille DCL en tirant sur la tirette de verrouillage.
Étape 2 : Retrait du crochet d'origine
Le crochet se dévisse généralement dans le sens inverse des aiguilles d'une montre. S'il est en plastique, il peut être simplement clipsé ou vissé sur un petit axe. S'il est en métal, il est souvent vissé dans l'insert central M6. Dévissez-le pour libérer l'accès au trou fileté et vérifiez que l'insert ne bouge pas sous une légère pression.
Étape 3 : Installation de la vis et du luminaire
Présentez la rosace de votre nouveau luminaire. Insérez votre vis M6 à travers le trou central de la rosace ou de la barrette de fixation fournie. Vissez fermement dans l'insert du boîtier DCL sans forcer outre mesure pour ne pas fausser le filetage. Une fois la structure fixée, raccordez les fils (phase, neutre et terre) via les connecteurs rapides ou des dominos.

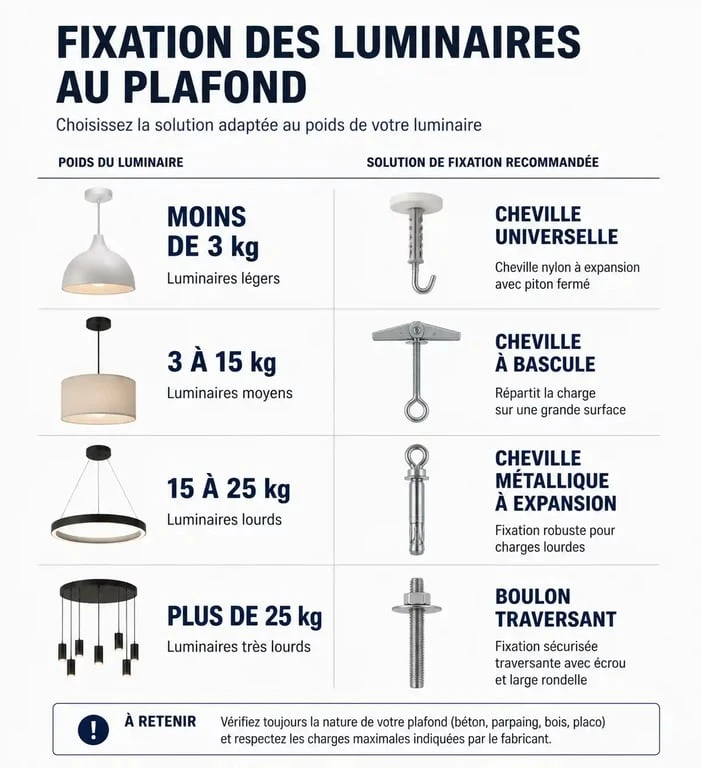

Tableau comparatif des fixations selon le poids du luminaire
Le choix de la méthode de fixation dépend du poids de votre équipement. Voici les solutions adaptées à chaque situation.
| Poids du luminaire | Type de fixation recommandé | Point d'ancrage |
|---|---|---|
| Moins de 3 kg | Crochet DCL standard | Boîtier plastique |
| Entre 3 et 15 kg | Vis M6 | Insert métallique du boîtier |
| Entre 15 et 25 kg | Vis M6 haute résistance | Insert relié à la structure porteuse |
| Plus de 25 kg | Fixation indépendante | Dalle béton ou solive bois |
Les erreurs courantes à éviter lors du remplacement
Certains pièges peuvent compromettre la sécurité de votre installation sur le long terme. Soyez vigilant sur les points suivants.
Utiliser une vis inadaptée
L'erreur grave consiste à forcer une vis à bois ou une vis Parker dans l'insert métallique. Le filetage d'un boîtier DCL est un pas de vis métrique ISO. Utiliser une vis inadaptée détruira les filets de l'insert, rendant toute fixation impossible. Assurez-vous d'utiliser une vis identifiée M6.
Ignorer la longueur de la vis
Une vis trop courte ne prendra que sur un ou deux filets, ce qui est insuffisant pour supporter un poids important. À l'inverse, une vis trop longue peut buter contre le fond de la boîte ou endommager les câbles électriques. Mesurez l'épaisseur de votre support de luminaire et ajoutez 15 à 20 mm pour déterminer la longueur idéale.
Négliger le raccordement de la terre
Un luminaire lourd est souvent composé de parties métalliques conductrices. Le remplacement du crochet par une vis ne dispense pas de relier le fil de protection (vert/jaune) à la borne de terre du luminaire. C'est une protection vitale en cas de défaut d'isolement, surtout avec une fixation métallique qui pourrait propager le courant à toute la structure.
En suivant ces recommandations, vous transformez un point d'éclairage standard en une installation robuste capable d'accueillir des pièces de décoration lourdes. La clé réside dans le respect du filetage et la vérification de la solidité du support en amont.
