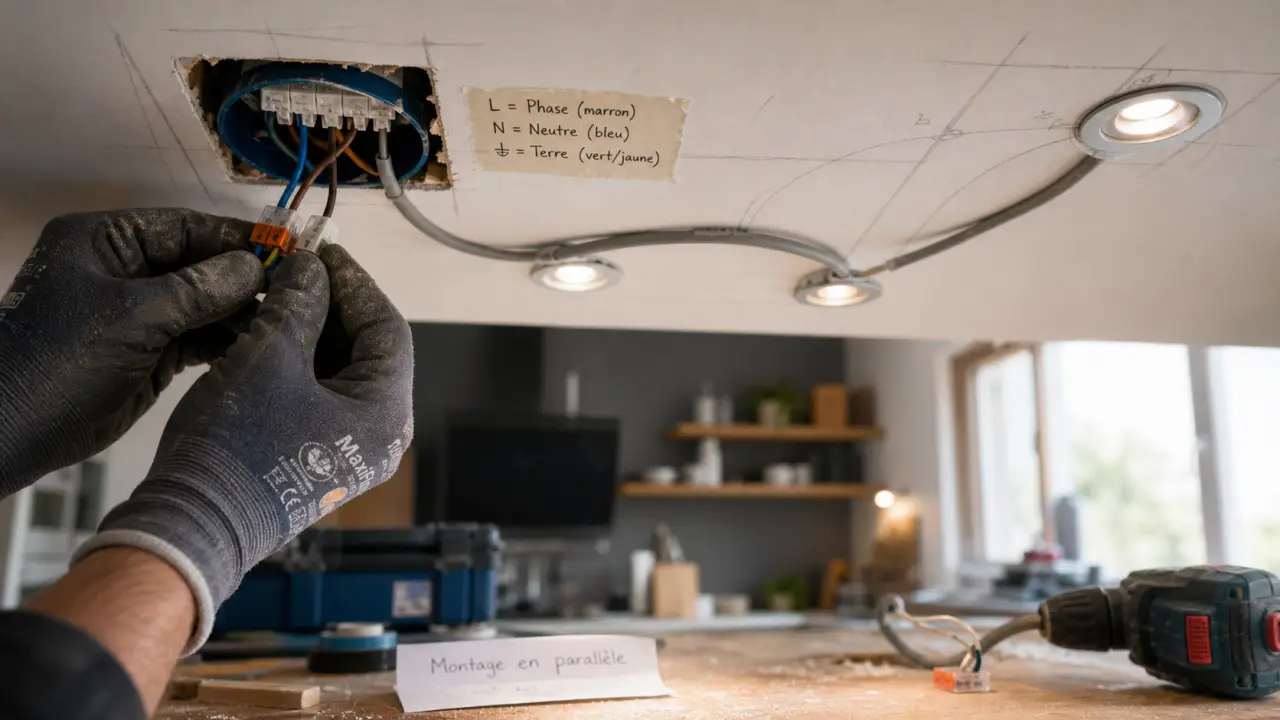

Pour raccorder plusieurs spots LED sur un même interrupteur, le montage en parallèle est généralement la solution à retenir. Le principe reste simple : les bornes de même polarité sont reliées entre elles, le positif avec le positif et le négatif avec le négatif. Selon que vos spots fonctionnent en 12V, 24V ou 230V, avec ou sans transformateur, quelques précautions changent tout.
Le principe du montage en parallèle, expliqué sans jargon
Dans un circuit parallèle, chaque spot reçoit son alimentation par son propre chemin électrique. Le courant ne traverse donc pas le premier spot pour aller au deuxième, puis au troisième. Il se répartit vers chaque luminaire. C’est ce qui rend ce montage pratique dans un plafond, une cuisine, un couloir ou un salon équipé de plusieurs points lumineux.
La règle à retenir : même polarité avec même polarité
Sur une installation basse tension, par exemple avec un transformateur LED, le fil positif du transformateur est raccordé au côté positif du premier spot. Le câble négatif est raccordé au côté négatif du même spot. Depuis ce premier point, on repart ensuite vers le deuxième spot en reliant à nouveau le positif au positif et le négatif au négatif, puis on répète l’opération jusqu’au dernier luminaire.
Sur une installation en 230V, notamment avec des spots GU10, la logique reste celle d’une distribution commune : chaque spot est alimenté depuis le même circuit, souvent via une boîte de dérivation ou un chaînage adapté aux supports. Les spots GU10 encastrés se raccordent en parallèle, car un mauvais montage peut provoquer vacillement ou panne.
Pourquoi les autres spots restent allumés si l’un tombe en panne
L’intérêt principal du parallèle tient à la continuité de fonctionnement. Si un spot cesse de fonctionner, les autres peuvent continuer à être alimentés, car ils ne dépendent pas du passage du courant à travers le spot défectueux. C’est l’inverse d’un montage en série, où une rupture peut interrompre l’ensemble du circuit.
Visualisez le circuit comme une alimentation centrale qui distribue plusieurs départs indépendants. Si un départ pose problème, les autres conservent leur alimentation. Cette logique aide aussi au dépannage : il faut identifier chaque départ, éviter les nœuds de câbles illisibles et garder les connexions accessibles dans une boîte adaptée.
Parallèle ou série : le bon choix selon vos spots
La confusion entre branchement en série et branchement en parallèle est fréquente, surtout avec les LED et les alimentations électroniques. Pourtant, le choix n’est pas seulement théorique. Il influence la stabilité de l’éclairage, la maintenance et la compatibilité avec le matériel.
| Critère | Montage en parallèle | Montage en série |
|---|---|---|
| Principe | Chaque spot est raccordé aux mêmes conducteurs d’alimentation. | Le courant passe successivement d’un spot à l’autre. |
| En cas de panne d’un spot | Les autres spots peuvent continuer à fonctionner. | Le circuit peut être interrompu selon le montage. |
| Usage courant | Spots de plafond, spots encastrables, GU10, circuits 12V, 24V ou 230V adaptés. | Cas spécifiques, souvent liés à certaines alimentations à courant constant. |
| Risque principal | Erreur de polarité, surcharge ou mauvais transformateur. | Arrêt de plusieurs points lumineux, incompatibilité avec des spots prévus pour le parallèle. |
Le cas particulier du courant constant
Certaines alimentations LED portent des mentions comme current constant, tension secondaire, no-load ou courant continu en sortie. C’est souvent là que le doute apparaît. Une alimentation à tension constante est généralement associée à des luminaires raccordés en parallèle, tandis qu’une alimentation à courant constant peut imposer une autre logique de raccordement selon les caractéristiques du fabricant.
Ne déduisez donc jamais le montage uniquement à partir de l’apparence du spot. Une étiquette indiquant par exemple PRI 220-240V, 50Hz, ou une sortie secondaire avec des valeurs comme 72V, 7,2W et 100mA doit être lue avec attention. Si la notice n’est pas claire, mieux vaut demander confirmation au vendeur ou à un électricien.
Matériel et préparation avant de raccorder plusieurs spots
Un raccordement propre commence avant le premier fil dénudé. Préparez le matériel, vérifiez la compatibilité des spots et coupez impérativement le courant au tableau électrique avant toute intervention. En cas de doute sur le circuit existant, l’appel à un professionnel reste la décision la plus sûre.
Les éléments utiles pour une installation classique
- Des spots LED avec leur support, coupelle ou support encastrable.
- Des douilles adaptées, par exemple GU10 si vos spots sont prévus pour ce culot.
- Un transformateur LED si l’installation fonctionne en 12V ou 24V.
- Une boîte de dérivation pour regrouper les raccordements dans le plafond.
- Un lot de dominos ou connecteurs adaptés à l’installation.
- Un câble conducteur haute température et un câble d’alimentation approprié.
- Une scie à cloche au diamètre du spot pour percer le plafond.
- Un tournevis, une pince coupante, une pince à dénuder et un compas muni d’un crayon.
Tracer, percer et anticiper l’espace disponible
Avant de percer, marquez les emplacements au plafond avec un compas muni d’un crayon, en respectant l’alignement et l’écartement souhaités. Vérifiez aussi ce qui se trouve derrière le plafond : isolant, ossature, gaine, volume disponible pour le spot et éventuel transformateur. Pour certains supports en bois, des épaisseurs seuils comme 18 mm pour contre-plaqué, lattes, particules, fibres et bois massif résineux, ou 14 mm pour bois massif sans résine, sont mentionnées dans les recommandations d’installation.
Si un transformateur est nécessaire, gardez à l’esprit la distance maximale de 3 mètres indiquée entre le spot ou luminaire et son transformateur. Cette limite évite des montages trop dispersés et facilite la maintenance.
Étapes de raccordement d’un circuit de spots en parallèle
La méthode suivante donne une logique générale. Elle ne remplace pas la notice du fabricant ni les règles applicables à votre logement, mais elle permet de comprendre le cheminement du câblage.
- Coupez le courant au disjoncteur concerné et vérifiez que le circuit n’est plus alimenté.
- Tracez les emplacements des spots, puis percez avec une scie à cloche adaptée.
- Installez la boîte de dérivation près du câble d’alimentation du circuit, dans un endroit accessible.
- Faites arriver les câbles de chaque spot dans la boîte ou préparez un chaînage propre selon le matériel utilisé.
- Raccordez les conducteurs : positif avec positif et négatif avec négatif en basse tension, ou conducteurs correspondants en 230V selon le circuit.
- Connectez les spots à leur douille ou support, puis placez l’ampoule sur son support.
- Fixez les spots dans le plafond, parfois après avoir retiré la pince circulaire en métal et la bague d’attache selon le modèle.
- Remettez sous tension uniquement après avoir contrôlé les connexions et l’absence de câble pincé.
Exemple simple avec trois spots basse tension
Depuis le transformateur, partez vers le premier spot avec deux conducteurs. Sur ce premier point, raccordez le positif du transformateur au positif du spot, puis repartez avec un autre positif vers le deuxième spot. Faites la même chose avec le négatif. Répétez ensuite entre le deuxième et le troisième. Le dernier spot reçoit donc les deux conducteurs, mais ne renvoie plus vers un autre luminaire.
Ce schéma évite l’erreur classique consistant à faire sortir le courant d’un spot comme s’il devait obligatoirement traverser son ampoule. En parallèle, chaque spot est alimenté depuis les lignes communes.
Sécurité, norme et erreurs à éviter
Un circuit d’éclairage doit rester conforme, accessible et adapté à la pièce. Pour un branchement au plafond, la norme NFC 15-100 est citée comme référence. Un circuit peut nécessiter un disjoncteur de 10 A et un câble de 1,5 mm². Ces valeurs ne dispensent pas de vérifier votre tableau, la puissance totale installée et les caractéristiques de vos luminaires.
Adapter l’indice IP à la pièce
Dans une pièce intérieure sèche, un indice IP20 est présenté comme suffisant. En salle de bain, un IP23 minimum est cité. L’humidité, les projections d’eau et l’emplacement exact du spot doivent guider le choix. Pour une salle d’eau, une cave, une terrasse couverte ou une zone exposée, ne choisissez pas un spot uniquement sur son design.
Les erreurs les plus fréquentes
- Brancher des spots GU10 comme un circuit en série alors qu’ils doivent être raccordés en parallèle.
- Inverser les polarités sur une installation basse tension.
- Utiliser un transformateur incompatible avec la puissance ou le type de LED.
- Dépasser la distance de 3 mètres entre spot et transformateur lorsque cette limite est indiquée.
- Oublier la boîte de dérivation ou laisser des raccordements noyés dans le plafond.
- Choisir un indice IP insuffisant dans une pièce humide.
- Remettre sous tension avant d’avoir contrôlé chaque connexion.
Si un spot ne s’allume pas après installation, coupez de nouveau le courant avant toute vérification. Contrôlez d’abord la douille, la polarité, le serrage des connecteurs, puis le transformateur si l’installation en possède un. Si tous les spots restent éteints, le problème se situe souvent plus haut dans le circuit : alimentation, interrupteur, disjoncteur ou raccordement principal. Dans ce cas, l’intervention d’un électricien évite de transformer une simple panne d’éclairage en risque électrique.
